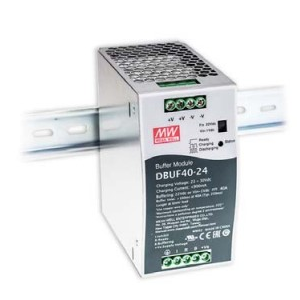

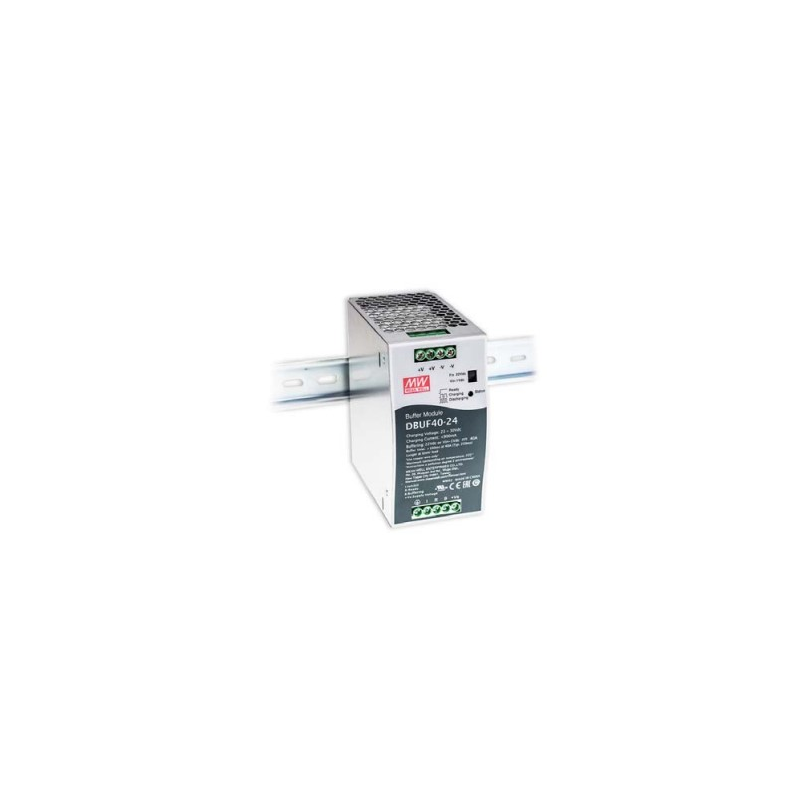

Буферный модуль DBUF является модулем кратковременного резервирования питания в цепи постоянного тока, аналогично UPS модулю. Модуль DBUF содержит в своем составе суперконденсатор и не требует подключения внешней аккумуляторной батареи. Номинальное выходное напряжение модуля 24В постоянного тока, максимальный выходной ток 20А для модуля DBUF20-24, 40А для DBUF40-24. Время подачи выходного напряжения (буферизации) определяется уровнем выходного тока, и составляет от 250мс (миллисекунд) на максимальном токе до 45с (секунд) в зависимости от модели модуля DBUF. Время заряда суперконденсатора 15…35 секунд. Модуль DBUF допускает параллельную работу для увеличения времени буферизации.
Буферный модуль DBUF подключается параллельно основному источнику питания постоянного тока (AC/DC преобразователю) и включается при наступлении одного из двух условий: при снижении выходного напряжения источника питания до уровня 22В (DC) - фиксированный режим; или при снижении выходного напряжения на 1В - динамический режим. Выбор условия осуществляется по переключателю на модуле.
Буферный модуль DBUF применяется в системах электропитания в сетях с нестабильной подачей электроэнергии, где возможны кратковременные отключения, для устранения провалов подачи питания на нагрузку. Также модуль DBUF может применяться в системах электропитания в сетях с несколькими питающими вводами для обеспечения непрерывности подачи электропитания при переключении питания с одного питающего ввода на другой, например, при аварийной ситуации.
| Ток на выходе | 40 |
| Длина, мм | 63 |
| Ширина, мм | 114.9 |
| Высота, мм | 125.2 |
| Вых. напряжение, В | 24 |
| Диапазон рабочих температур, °C | -25...+75 |
| Тип | DIN |
